| IEC-Stromstärke |
32 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
4 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
Schraubklemme |
| Bauform |

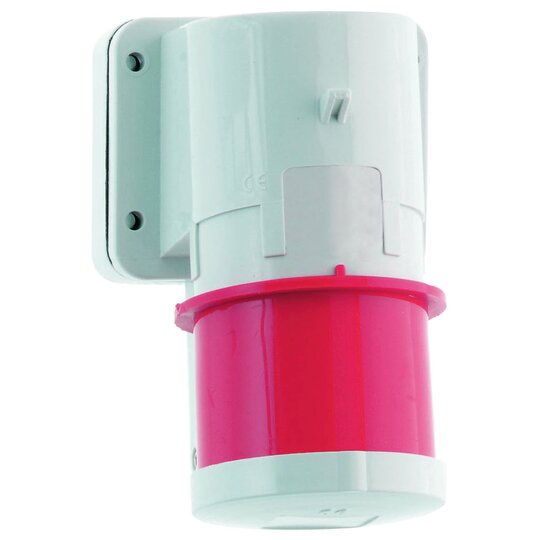

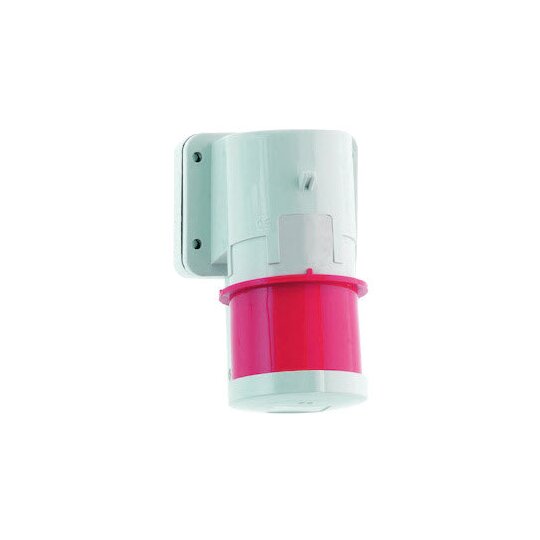

Aufbaugerätestecker |
| Phasenwender |
false |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

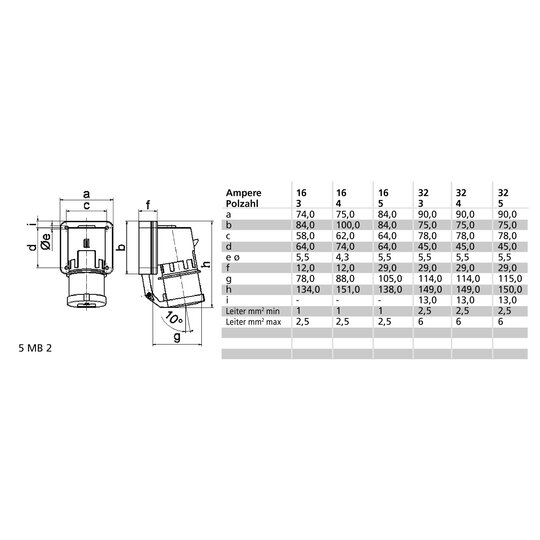

Aufbaugerätestecker 32A 4p (3P+PE) 400V (380 - 415V~) 6h IP44 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank Maximaler Leiterquerschnitt: 6,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: mit Schraubklemme Kabeleinführung: sonstige Gerätefarbe: Gehäuse grau RAL 7035, Klappdeckel grau RAL 7035, Kragen rot RAL 3000 Gerätehöhe: 148 mm, Gerätebreite: 90 mm, Gerätetiefe: 116 mm Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 90 mm Bohrlochabstand vertikal: 45 mm, Bohrlochabstand horizontal: 78 mm Sonstige technische Eigenschaften: Der Klappdeckel ist selbstschließender Klappdeckel ist selbstschließend
