| IEC-Stromstärke |
125 A |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Polzahl |
3 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Bauform |
sonstige |
| Phasenwender |
false |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

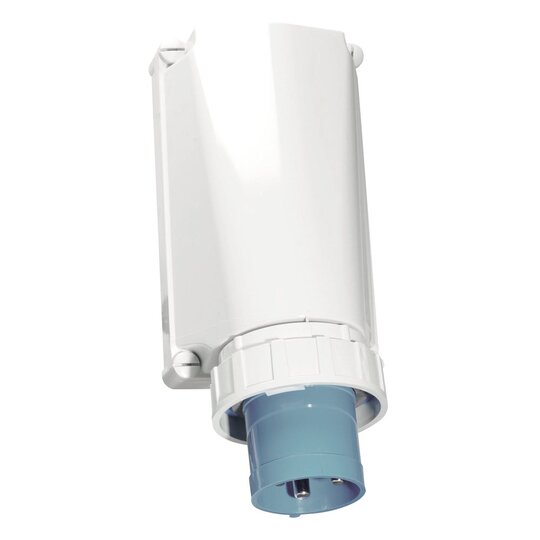

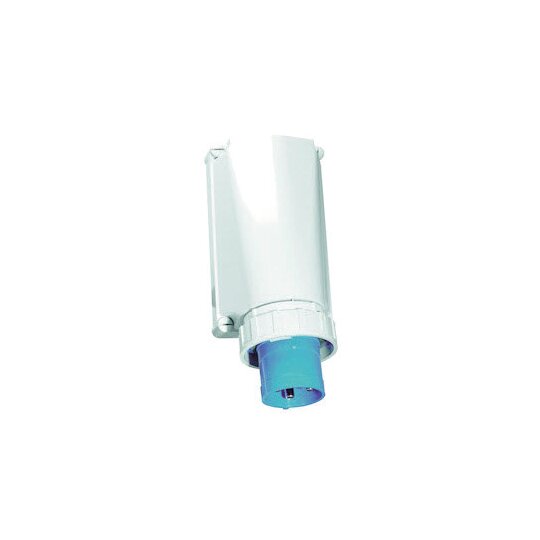

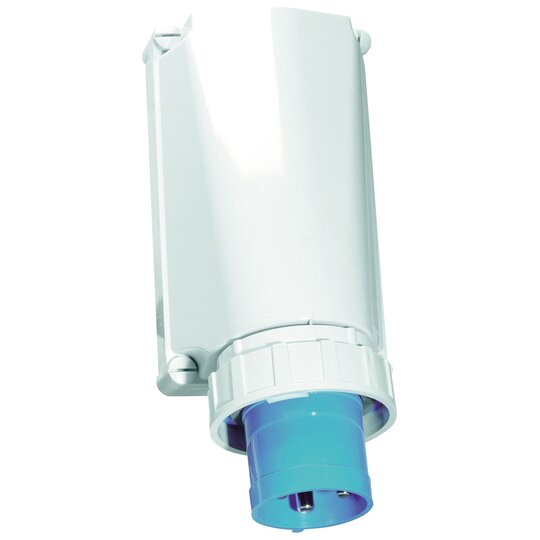

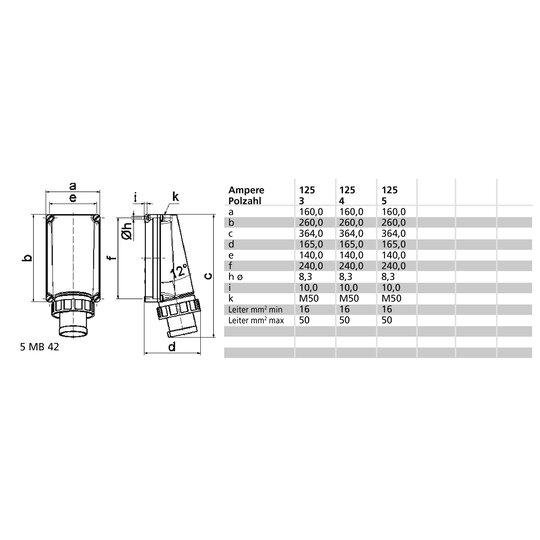

Wandgerätestecker 125A 3p (2P+PE) 230V (200 - 250V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Gehäusegröße: 260x160 mm (HxB) Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 50,0 qmm Gehäusematerial: Polycarbonat Anschlusstechnik: Schraubklemmen als Rahmenklemmen Kabeleinführung: 1xM50 von oben Gerätefarbe: Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Bajonettring grau RAL 7035, Gehäuseschrauben grau RAL 7035, Kragen blau RAL 5015 Gerätehöhe: 366 mm, Gerätebreite: 160 mm, Gerätetiefe: 163 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offenstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen
60003216_BA_Wd_Ad_63A_125A_Schraub_237.pdf
Montageanleitung
|
DB_24198_de.pdf
Produktdatenblatt
|
DB_24198_de_CH.pdf
Produktdatenblatt
|
DB_24198_fr_FR.pdf
Produktdatenblatt
|
DB_24198_en_PL.pdf
Produktdatenblatt
|
DB_24198_en_GB.pdf
Produktdatenblatt
|
001_Materialkonformitaet_2139.pdf
RoHS-Erklärung
|
CE_Geraetestecker_125A_16.pdf
DOC CE-Erklärung
|
|
|
|
|
