| IEC-Stromstärke |
63 A |
| Polzahl |
4 |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Phasenwender |
false |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
Schraubklemme |
| Kabeleinführung |
Verschraubung |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

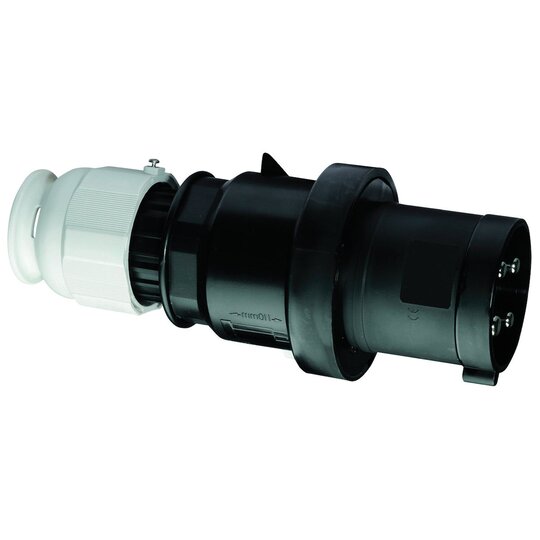

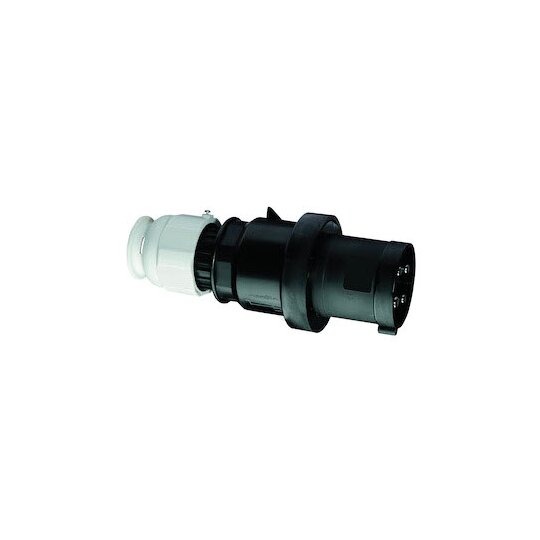

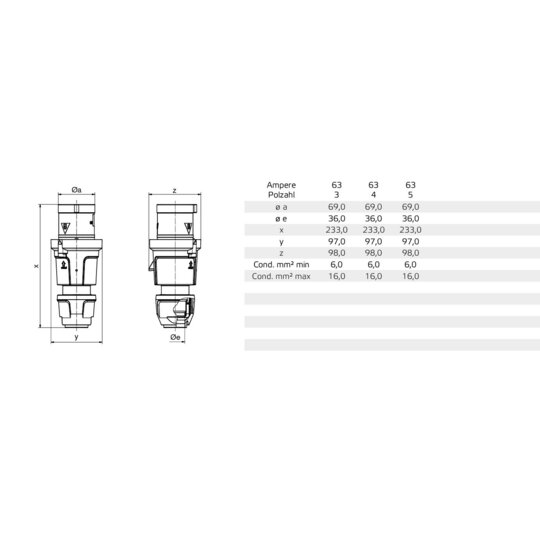

Stecker TE 63A 4p (3P+PE) 500V (480 - 500V~) 7h IP44 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 16,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Kragen schwarz RAL 9005, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012 Gerätehöhe: 234 mm, Gerätebreite: 97 mm, Gerätetiefe: 98 mm Sonstige technische Eigenschaften: Mit MULTI-GRIP Kabelverschraubung und integrierter Zugentlastung, Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen ist nur mittels Schraubendreher möglich. Ein Öffnen mittels Schraubendreher ist möglich
60003215_BA_St_Ku_63A_125A_Schraub_43.pdf
Montageanleitung
|
DB_2152_de.pdf
Produktdatenblatt
|
DB_2152_fr_FR.pdf
Produktdatenblatt
|
DB_2152_en_GB.pdf
Produktdatenblatt
|
DB_2152_de_CH.pdf
Produktdatenblatt
|
DB_2152_en_PL.pdf
Produktdatenblatt
|
001_Materialkonformitaet_1404.pdf
RoHS-Erklärung
|
CE_Stecker_63A_3.pdf
DOC CE-Erklärung
|
|
|
|
|
Produktvideo
hochgeladen am 13.05.2025
|
