| IEC-Stromstärke |
16 A |
| Polzahl |
4 |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Uhrzeit-Stellung |
9 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Phasenwender |
false |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
schraublose Klemme |
| Kabeleinführung |
Verschraubung |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

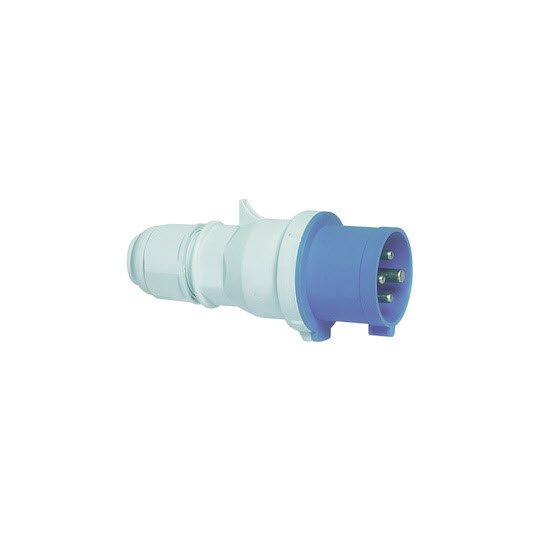

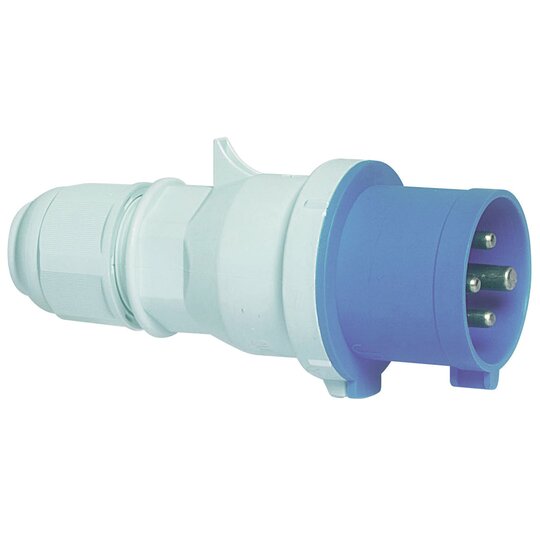

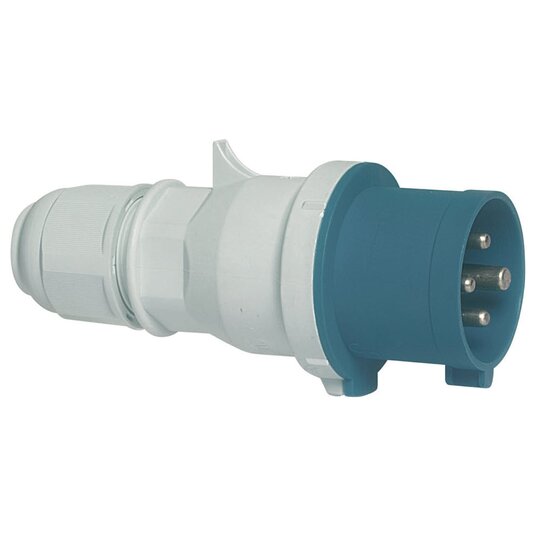

Stecker QUICK-CONNECT 16A 4p (3P+PE) 230V (200 - 250V~) 9h IP44 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Kontaktträger/Kontakte: Die Kontakte sind Messing blank, Der Kontaktträger ist aus Polyamid Maximaler Leiterquerschnitt: 2,5 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Kragen blau RAL 5015, Gehäusehaube grau RAL 7035, Kabelverschraubung grau RAL 7035 Gerätehöhe: 146 mm, Gerätebreite: 60 mm, Gerätetiefe: 65 mm Sonstige technische Eigenschaften: Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung, Für Kabel mit einem min. Durchmesser von 8mm bis max. Durchmesser 18mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich
60003211_BA_St_Ku_16A_32A_QC_126.pdf
Montageanleitung
|
DB_2129_en_GB.pdf
Produktdatenblatt
|
DB_2129_fr_FR.pdf
Produktdatenblatt
|
DB_2129_de.pdf
Produktdatenblatt
|
DB_2129_de_CH.pdf
Produktdatenblatt
|
DB_2129_en_PL.pdf
Produktdatenblatt
|
001_Materialkonformitaet_1530.pdf
RoHS-Erklärung
|
CE_Stecker_16A_65.pdf
DOC CE-Erklärung
|
|
|
Produktvideo
hochgeladen am 11.04.2025
|
