| IEC-Stromstärke |
63 A |
| Spannung nach EN 60309-2 |
>50 V grau |
| Polzahl |
5 |
| Uhrzeit-Stellung |
1 h |
| Kennfarbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

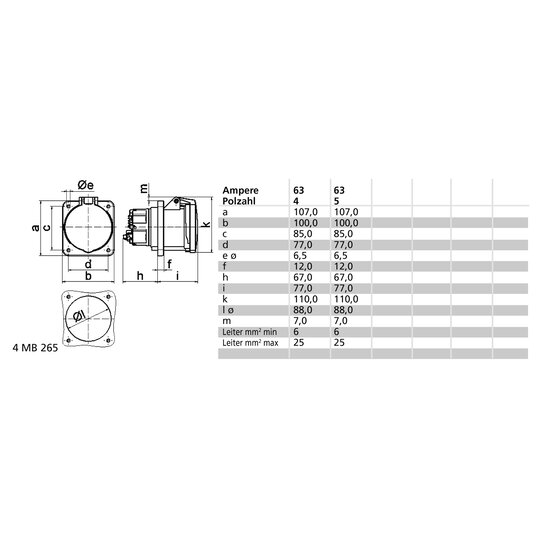

| Flanschmaß vertikal |
107 mm |
| Bohrlochabstand vertikal |
85 mm |
| Flanschmaß horizontal |
100 mm |
| Bohrlochabstand horizontal |
77 mm |

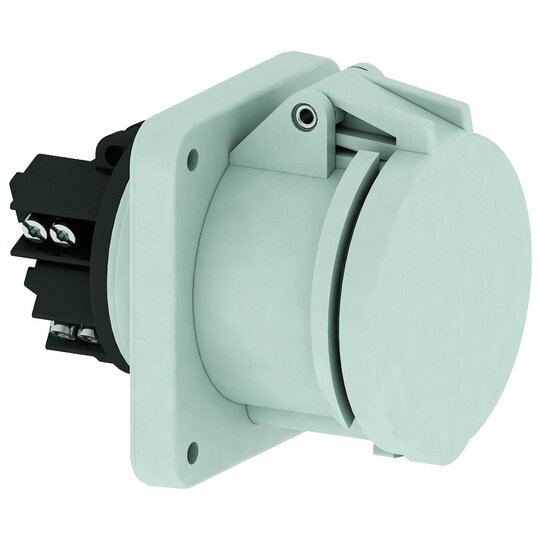

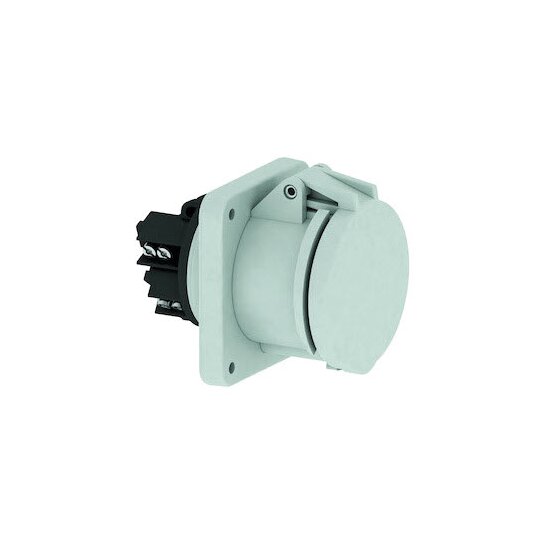

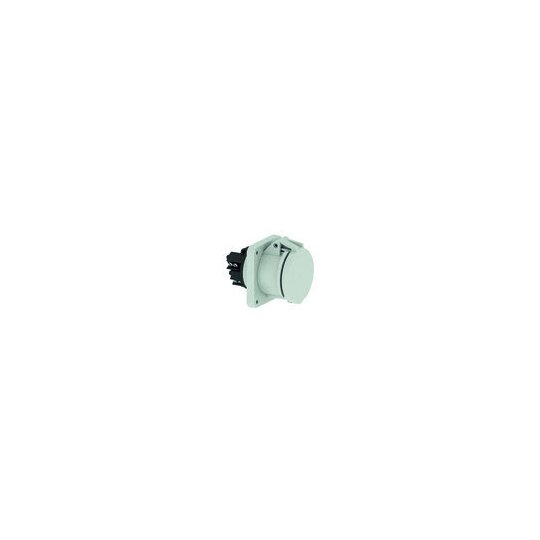

Anbausteckdose TE gerade 63A 5p (3P+N+PE) >50V grau (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP44 Technische Kennfarbe: grau RAL 7035 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 25,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel grau RAL 7035, Gehäuse grau RAL 7035 Gerätehöhe: 114 mm, Gerätebreite: 100 mm, Gerätetiefe: 134 mm Flanschmaß vertikal: 107 mm, Flanschmaß horizontal: 100 mm Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
60003216_BA_Wd_Ad_63A_125A_Schraub_267.pdf
Montageanleitung
|
DB_130279_de.pdf
Produktdatenblatt
|
DB_130279_fr_FR.pdf
Produktdatenblatt
|
DB_130279_en_PL.pdf
Produktdatenblatt
|
DB_130279_de_CH.pdf
Produktdatenblatt
|
DB_130279_en_GB.pdf
Produktdatenblatt
|
001_Materialkonformitaet_2497.pdf
RoHS-Erklärung
|
CE_Steckdosen_63A_306.pdf
DOC CE-Erklärung
|
|
|
|
|
