| IEC-Stromstärke |
63 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
5 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |
| Flanschmaß vertikal |
114 mm |
| Bohrlochabstand vertikal |
90 mm |
| Flanschmaß horizontal |
114 mm |
| Bohrlochabstand horizontal |
90 mm |

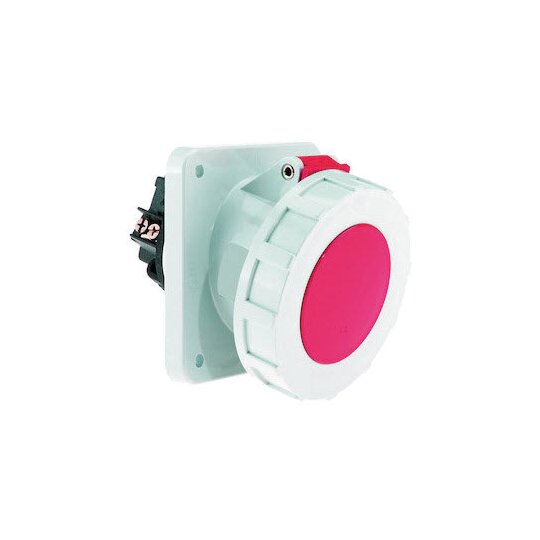

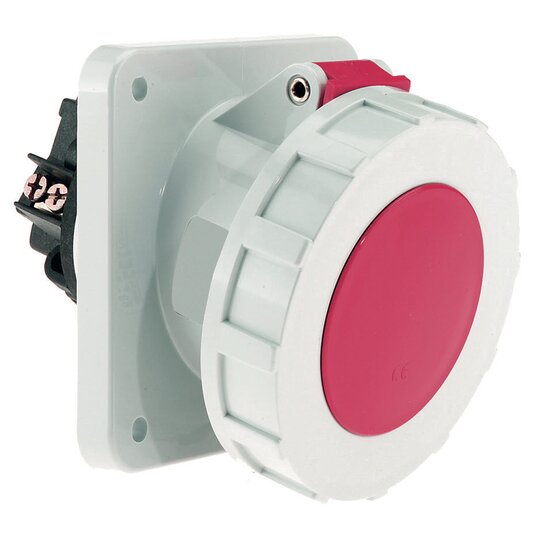

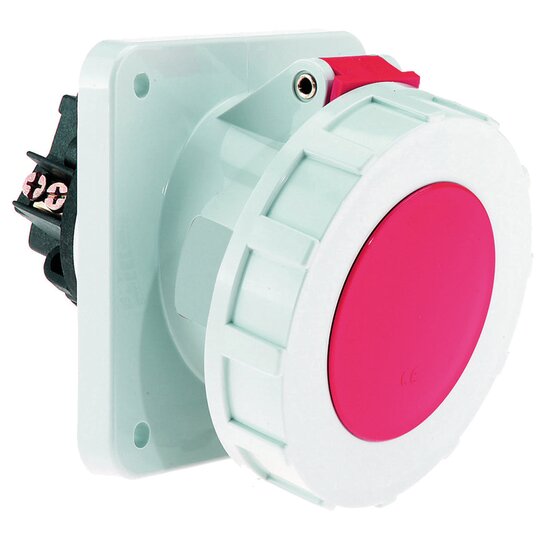

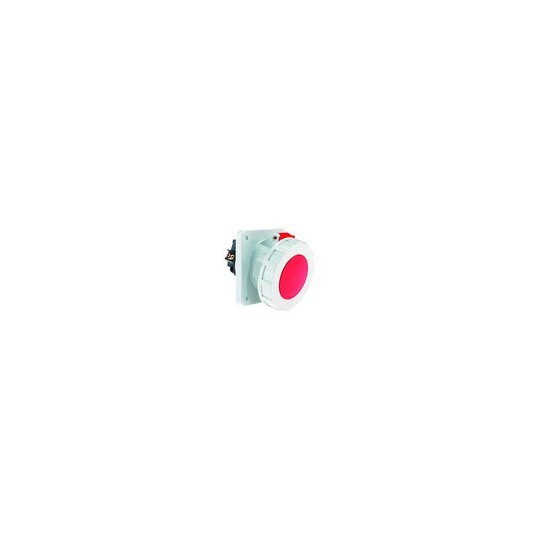

Anbausteckdose TE geneigt 63A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 25,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035 Gerätehöhe: 125 mm, Gerätebreite: 114 mm, Gerätetiefe: 147 mm Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm Sonstige technische Eigenschaften: Die Neigung beträgt 15°
