| IEC-Stromstärke |
125 A |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Polzahl |
4 |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

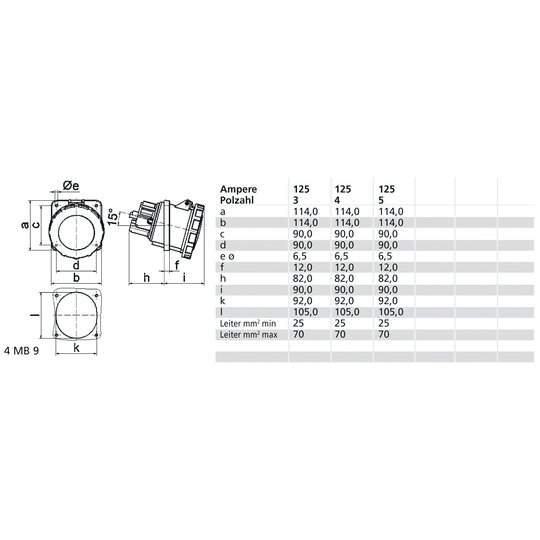

| Flanschmaß vertikal |
114 mm |
| Bohrlochabstand vertikal |
90 mm |
| Flanschmaß horizontal |
114 mm |
| Bohrlochabstand horizontal |
90 mm |

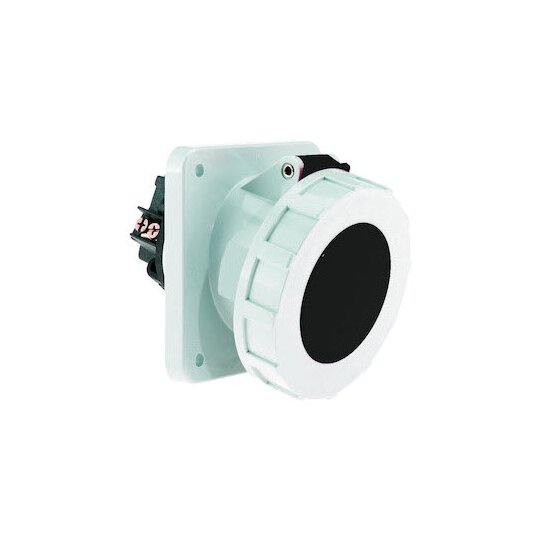

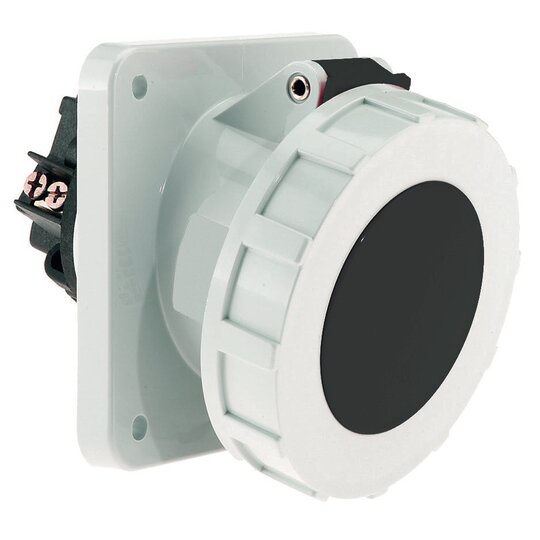

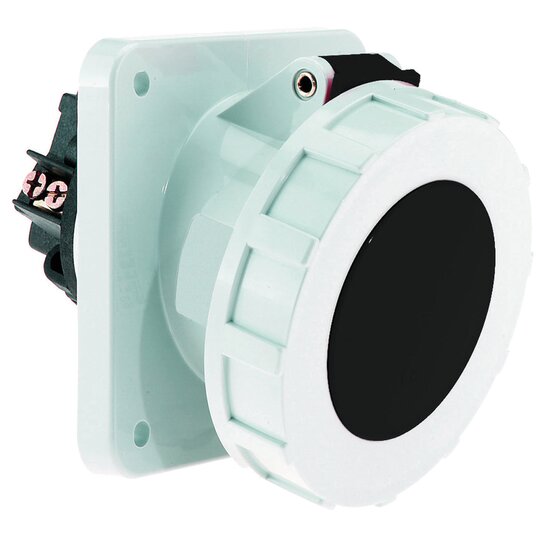

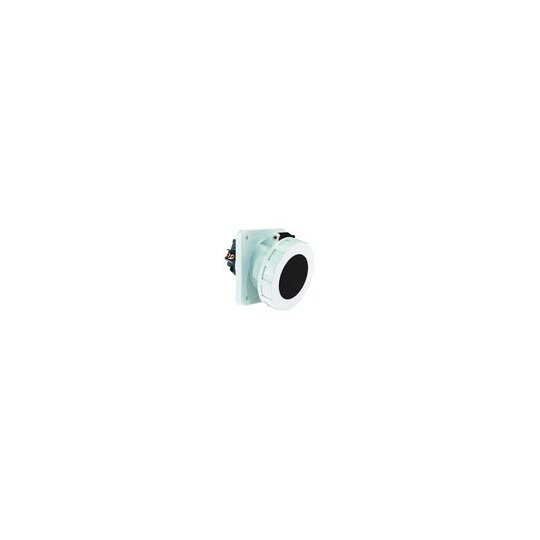

Anbausteckdose TE geneigt 125A 4p (3P+PE) 500V (480 - 500V~) 7h IP67 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 70 mm² (möglicherweise begrenzt durch eingesetzte Kabeleinführung) Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035, Bajonettring grau RAL 7035 Gerätehöhe: 135 mm, Gerätebreite: 125 mm, Gerätetiefe: 172 mm Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm Sonstige technische Eigenschaften: Die Neigung beträgt 15°
60003216_BA_Wd_Ad_63A_125A_Schraub_145.pdf
Montageanleitung
|
DB_12105_de.pdf
Produktdatenblatt
|
DB_12105_en_PL.pdf
Produktdatenblatt
|
DB_12105_de_CH.pdf
Produktdatenblatt
|
DB_12105_fr_FR.pdf
Produktdatenblatt
|
DB_12105_en_GB.pdf
Produktdatenblatt
|
001_Materialkonformitaet_990.pdf
RoHS-Erklärung
|
CE_Steckdosen_125A_60.pdf
DOC CE-Erklärung
|
|
|
|
|
