| Einbautiefe |
91 mm |
| Auslösecharakteristik |
C |
| Polzahl (gesamt) |
3 |
| Anzahl der abgesicherten Pole |
3 |
| Bemessungsstrom |
25 A |
| Bemessungsspannung |
415 V |
| Bemessungsisolationsspannung Ui |
440 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Spannungsart |
AC |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V |
30 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V |
30 kA |
| Frequenz |
50 - 60 Hz |
| Verlustleistung |
6,9 W |
| Energiebegrenzungsklasse |
3 |
| Unterputzmontage |
false |
| Mitschaltender Neutralleiter |
false |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
3 |
| Zusatzeinrichtungen möglich |
true |
| Breite in Teilungseinheiten |
3 |
| Schutzart (IP) |
IP20 |
| Umgebungstemperatur während des Betriebs |
-25 - 60 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0.75 - 25 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
0.75 - 35 qmm |
| Explosionsgeschützt |
false |

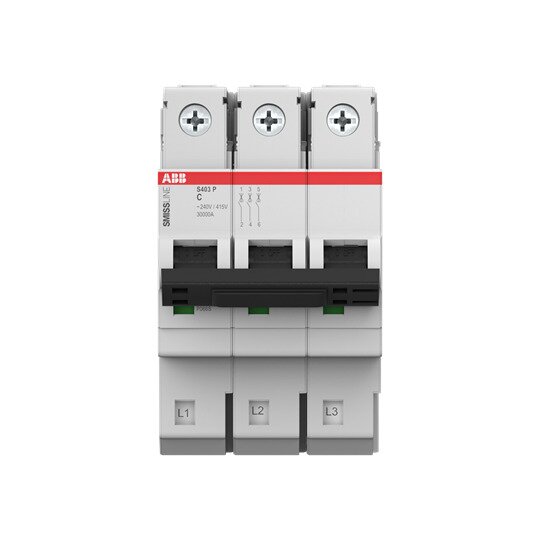

SMISSLINE TP S400P sind Leitungsschutzschalter. Sie verfügen über zwei verschiedene Auslösemechanismen: den verzögerten thermischen Auslösemechanismus zum Überlastschutz und den elektromechanischen Auslösemechanismus zum Kurzschlussschutz. Sie sind in verschiedenen Charakteristiken (B, C, K), Konfigurationen (1P, 1P+N, 2P, 3P, 3P+N), Schaltvermögen (bis zu 40 kA bei 240/415 V AC) und Nennströmen (bis zu 63A) erhältlich. Die MCBs der Produktreihe S400P entsprechen IEC/EN 60947-2. Die steckbare Lösung ist nur für das SMISSLINE TP System vorgesehen und ermöglicht den Einsatz in kommerziellen, industriellen und kritischen Stromanwendungen.
