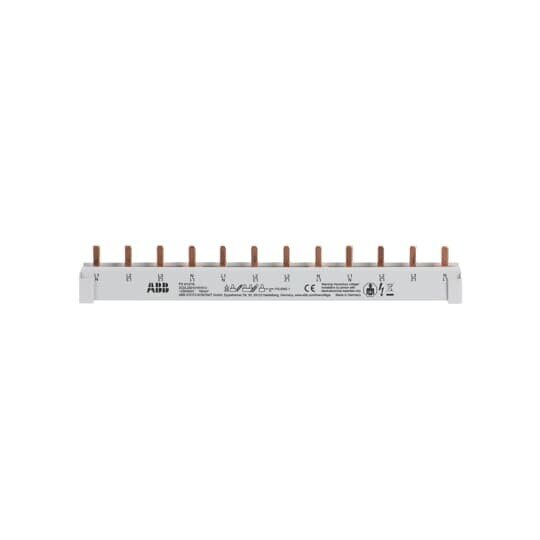

ABB PS4/12/16 Phasenschiene
4Ph.,12Pins,16mm² 2CDL240101R1612
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2769072
- EAN
- 4016779656078
- Hersteller-Nr.
- 2CDL240101R1612
- DEHA.-Nr.
- 2480924
- eClass.-Nr.
- 27371306
- Herstellerlink
- Wunsch-Suchbegriff
| Anzahl der Phasen | 4 |
| Polzahl | 12 |
| Geeignet für Anzahl Geräte | 3 |
| Teilungsmaß | 17,5 mm |
| Querschnitt | 16 qmm |
| Länge | 212 mm |
| Breite in Teilungseinheiten | 12 |
| Bemessungsdauerstrom Iu | 80 A |
| Ausführung des elektrischen Anschlusses | Stift |
| Isoliert | true |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Geräte mit N-Leiter | false |
| Geeignet für Geräte mit Hilfsschalter | false |
| Farbe | grau |
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)Normen: IEC/EN 60947-1Anschlussart Geräte: PinAnzahl montierbare Geräte: 3Anzahl Phasen: 4Bemessungsbetriebsspannung: 230 / 400 V AC, (Maximum) 690 VBemessungskurzzeitstromfestigkeit: 25 kABemessungsquerschnitt: 16 mm²Breite in Teilungseinheiten: 12
