Netzform DC | false |
Netzform IT | false |
Netzform TN | true |
Netzform TN-C | false |
Netzform TN-C-S | true |
Netzform TN-S | true |
Netzform TT | false |
Netzform sonstige | false |
Anzahl der Leiter (ohne Erde) | 4 |
Nennableitstoßstrom (8/20) | 20 kA |
Max. Ableitstoßstrom (8/20) | 20 kA |
Nennspannung AC | 230 V |
Höchste Dauerspannung AC | 275 V |
Höchste Dauerspannung DC | 350 V |
Schutzpegel | 1,1 kV |
Schutzpegel L-N | 1,1 kV |
Schutzpegel N-PE | 1,25 kV |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
Kurzschlussfestigkeit (Isccr) | 100 kA |
Integrierter Kurzschlussschutz | false |
Integrierte Vorsicherung | false |
Leckstromfrei | false |
Montageart | sonstige |
Baugröße | 4 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 16 qmm |
Mit Fernmeldekontakt | false |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 2 | true |
Schutzart (IP) | IP20 |

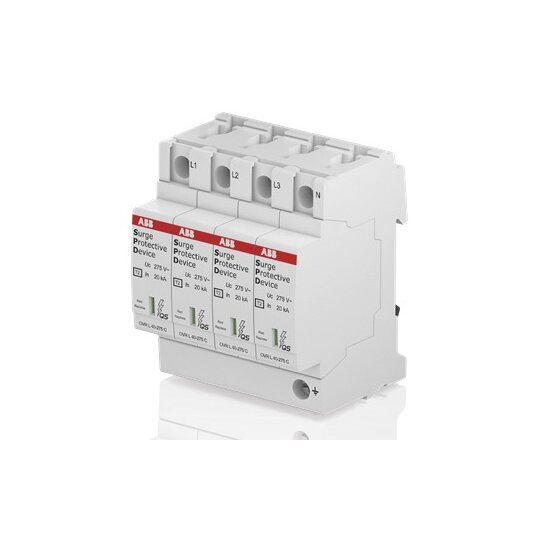

Überspannungsableiter Typ 2 der Baureihe QuickSafe sind geeignet zum Schutz von elektrischen Niederspannungsanlagen und Endgeräten im 230/400V System. Die Geräte können für den Einsatz als Überspannungspannungsableiter nach VDE 0100 Teil 443 und Teil 534 sowie im Rahmen des Blitzschutzzonenkonzeptes am Zonenübergang 0B - 1 und höher verwendet werden. Das hohe Nennableitvermögen von 20 kA ermöglicht eine erhöhte Lebensdauer im Vergelich zu den Mindestforderungen der Norm. Die Geräte bestehen aus einer Basiseinheit und steckbaren Schutzmodulen, welche sehr einfach zur Durchführung der Isolationsmessung entnommen werden können. Sie sind voll kompatibel mit den Installationsgeräten der Baureihe pro M compact und mit diesen über Phasenschienen verschienbar. Sicherungsautomaten aus dieser Baureihe können auch als Vorsicherung verwendet werden. Die Überspannungsableiter sind geprüft als Typ 2 Ableiter nach der Prüfnorm DIN EN 61643-11 (VDE 0675 Teil 6-11) und class II nach IEC 61643-11.
