| Bussystem KNX |
true |
| Bussystem KNX-Funk |
false |
| Bussystem Funkbus |
false |
| Bussystem LON |
false |
| Bussystem Powernet |
false |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
false |
| Montageart |
REG |
| Breite in Teilungseinheiten |
12 |
| Mit Busankopplung |
true |
| Busmodul abnehmbar |
false |
| Vor Ort-/Handbedienung |
false |
| Mit LED-Anzeige |
false |
| Anzahl der Eingänge |
12 |
| Schaltstrom ohmsch |
6 A |
| Max. Schaltleistung |
1380 W |
| Max. Anzahl der Jalousieausgänge |
6 |
| Funktion Schalten |
true |
| Stromart |
AC |
| Schutzart (IP) |
IP20 |
| Min. Tiefe der Gerätedose |
64,5 mm |

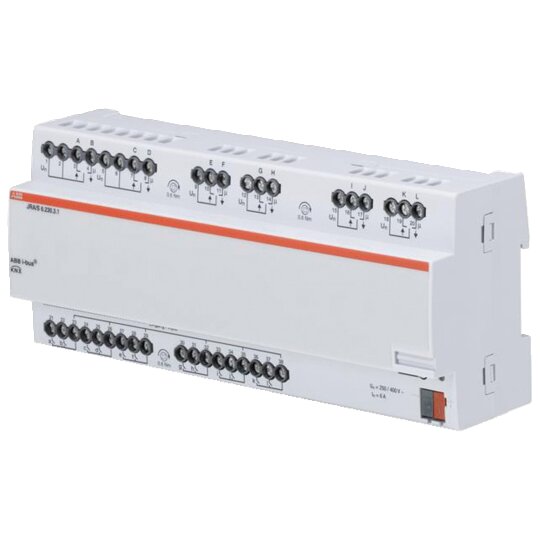

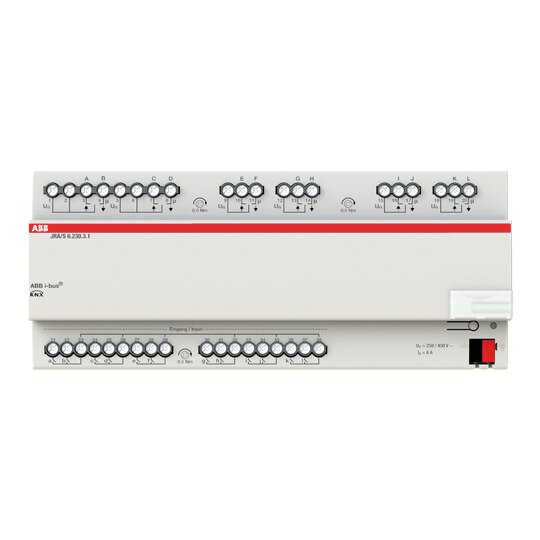

Jalousie-/Rollladenaktor mit Binäreingängen 6f, 230 V AC, REGÜbertrag:Zur Steuerung von bis zu 6 Jalousie- oder Rollladenantrieben (230 V AC)je Ausgang über KNX und zum Anschluss von bis zu 12 potentialfreien Kontakten.-Keine Hilfsspannung notwendig-Elektromechanisch verriegelte Ausgangskontakte zum Antriebsschutz-Ansteuerung einer Vorzugslage bei BusspannungsausfallFunktion: Positionieren von-Jalousien / Rolläden-Markisen und anderen Behängen-Lüftungsklappen-Tore und FensterMit einem Anwendungsprogramm sind folgende Funktionen pro Ausgang möglich:-Zyklische Geräteüberwachung-Sende- und Schaltverzögerung nach Busspannungswiederkehr-Statuswerte anfordern-Telegrammratenbegrenzung-Verhalten bei Busspannungsausfall und Wiederkehr-Position bei Sicherheitsalarmen (2 x Wind- , Regen- oder Frostalarm mit zyklischer Überwachung oder Sperren oder Zwangsführung) und Verhalten bei Rücknahme-Direkte Befehle AUF/AB, STOPP, Lamellenverstellung-Position Höhe/Lamelle 0-255 anfahren-8-Bit-Szene-Umkehrpause der Antriebe einstellbar-Automatiksteuerung (Position Höhe/Lamelle bei Sonne) und Lamellennachführung-Status Höhe/Lamelle 0-255, Endlage oben/unten, Statusinformation (2 Byte)-Totzeiten Behang/Lamelle einstellbar-Steuerung von Lüftungsklappen, Schaltbetrieb mit TreppenlichtfunktionEine Kaskadierung von Funktionen ist möglich.Mit einem Anwendungsprogramm sind folgende Funktionen pro Eingang möglich:-Verwendung als Schaltsensor-Verwendung als Schalt-/Dimmsensor-Verwendung als Jalousiesensor-Verwendung als Wertsender/Zwangsführung-Sperren des Eingangs-zyklisches Senden-Mindestsignaldauer-1- oder 2- Tasterbetrieb für Jalousie-Interne Verknüpfung mit AusgängenEine Kaskadierung von Funktionen ist möglich. JRAS_623031_AT_DE_V2-0 2CDC506086D0101 os.MengeLeistungsbeschreibungPreis jeBetrag Einheit Jalousie-/Rollladenaktor mit Binäreingängen 6f, 230 V AC, REGÜbertrag:Ausgänge6 unabhängige Ausgänge (pro Kanal 2 Relaisausgänge AUF/AB)Eingänge12 unabhängige Eingänge, KontaktabfrageMaximale Verlustleistung4,8 WMaximale Leistungsaufnahme KNX250 mWNennspannungmax. 230 V AC, 45...65 HzNennstrom Ausgängemax. 6 ABetriebsspannung21 ... 30 V DCAbfragestrom-/spannung Eingänge0,1 mA/32 VAnschluss Laststromkreis- Schraubklemmen mit Kombikopfschraube - für Leitungen 0,2 bis 6 mm² KNXSchraubenlose BusanschlussklemmeGehäusematerial- Kunststoff, halogenfrei - Entflammbarkeit V-0 gem. UL94SchutzartIP 20, EN 60 529Montageauf Tragschiene 35 mm, EN 60 715EinbaulagebeliebigBreite12 TE (216 mm)HerstellerABB STOTZ-KONTAKTTypJRA/S 6.230.3.1Baureihe: Blind Actuators 230 V ACUnterstützte Bussysteme: KNX (TP)Anzahl Eingänge: Analog (0 ... 10 V / 4 ... 20 mA) 12Anzahl Ausgänge: 6Montageart: DIN-SchieneSchutzart: IP20Höhe (Netto-Abmessung): 90 mmBreite (Netto-Abmessung): 216 mmTiefe (Netto-Abmessung): 64,5 mmBreite in Teilungseinheiten: 12'
