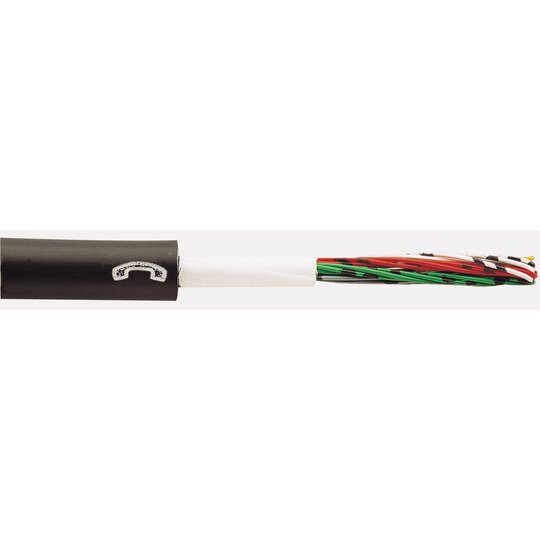

A-2Y(L)2Y 50x2x0,6 Trommel
500 Meter

Listenpreis
Art.-Nr.
1118110
EAN
Hersteller-Nr.
A2Y50X2X0,6
DEHA.-Nr.
0114215
eClass.-Nr.
Herstellerlink
Wunsch-Suchbegriff
Leiter-Durchmesser 0,60 mm
Leiter-Klasse Kl.1 = eindrähtig
Ader-Zahl 2
Anzahl der Verseilelemente 50
Verseilung Bündel
Verseilelement Paare
Werkstoff der Aderisolation PE
Ader-Kennzeichnung Ringe
Schirm über Verseilelement ohne
Schirm über Verseilung ohne
Kabel längswasserdicht false
Kabel querwasserdicht true
Schutzmantel sonstige
Bewehrung false
Mantelmaterial PE
Mantel-Farbe schwarz
Halogenfrei nach EN 50267-2-2 false
Flammwidrig nein
Raucharm nach EN 61034-2 false
Funktionserhalt nein
Außendurchmesser ca. 21,00 mm
Zul. Kabelaußentemperatur bei Montage/Handling -20 - +50 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -30 - +70 €C
Als Außenkabel zulässig true

Fernsprech-Außenkabel A-2Y(L)2Y 50x2x0,6 St. III Bd. nach VDE 0816


Alle Außenkabel sind grundsätzlich zur Verwendung in allen Betriebsstätten zugelassen. Einschränkungen für Grubenbauer siehe DIN VDE 0118 Teil 1 bis Teil 3. Kabel mit äußerem PE-Mantel sind ohne ausreichende Schutzmaßnahmen für feuer- oder explosionsgefährdete Betriebsstätten nicht zulässig.

Alle Bauarten sind für Starkstrom-Installationszwecke nicht zugelassen. Kabel mit Isolierhülle und Mantel aus Polyethylen in Bündelverseilung nach DIN VDE 0816 Teil 1 enthalten Stern-Vierer und werden vorwiegend niederfrequent, nur im Stamm und vorzugsweise unbespult betrieben. Sie werden z. B. als Ortsanschluss- und Ortsverbindungskabel, als Bahnhofsfernmeldekabel und in Industrieanlagen verwendet. PE-isolierte Kabel dürfen Adern mit in regelmäßigem Abstand durchbrochener Isolierhülle zur Isolationsüberwachung enthalten.

Aufbau

  • Leiter: Kupferleiter eindrähtig blank 0,6 mm Durchmesser
  • Aderisolation: PE (2Y)
  • Aderkennzeichnung: durch schwarze Ringe
  • Verseilung:
  • - 4 Adern zum Sternvierer
    - 5 Sternvierer zum Grundbündel
    - je 5 oder 10 Grundbündel zum Hauptbündel
    - Grund- und Hauptbündel zur Kabelseele verseilt.
    Seelenbewicklung
  • Mantel: Schichtenmantel = Aluminiumband 0,2 mm beidseitig mit Kunststoff beschichtet und mit dem PE-Mantel (schwarz) verschweißt
  • Mantelkennzeichnung: fortlaufend Fernsprech-Handapparat und Metermarkierung weiß


  • Technische Daten

  • Nennspannung: 225 V
  • Prüfspannung: 2.000 V
  • Schleifenwiderstand: 130 Ohm/km
  • Strombelastbarkeit: 2,5 A
  • Betriebskapazität: 52 nF/km
  • Isolationswiderstand: 5 Gigaohm x km
  • Temperaturbereich (beim Verlegen): -20 °C bis + 50°C
  • Temperaturbereich (nach Verlegen): -30 °C bis + 70°C
  • Biegeradius: 7,5 x Leitungsdurchmesser
