Netzform DC | false |
Netzform IT | false |
Netzform TN | false |
Netzform TN-C | false |
Netzform TN-C-S | false |
Netzform TN-S | true |
Netzform TT | false |
Netzform sonstige | false |
Anzahl der Leiter (ohne Erde) | 4 |
Nennableitstoßstrom (8/20) | 15 kA |
Max. Ableitstoßstrom (8/20) | 40 kA |
Nennspannung AC | 120 V |
Höchste Dauerspannung AC | 150 V |
Schutzpegel | 0,7 kV |
Schutzpegel N-PE | 0,7 kV |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
Kurzschlussfestigkeit (Isccr) | 50 kA |
Integrierter Kurzschlussschutz | false |
Integrierte Vorsicherung | false |
Leckstromfrei | false |
Montageart | Hutschiene TH35 |
Baugröße | 4 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
Mit Fernmeldekontakt | false |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 2 | true |
Schutzart (IP) | IP20 |

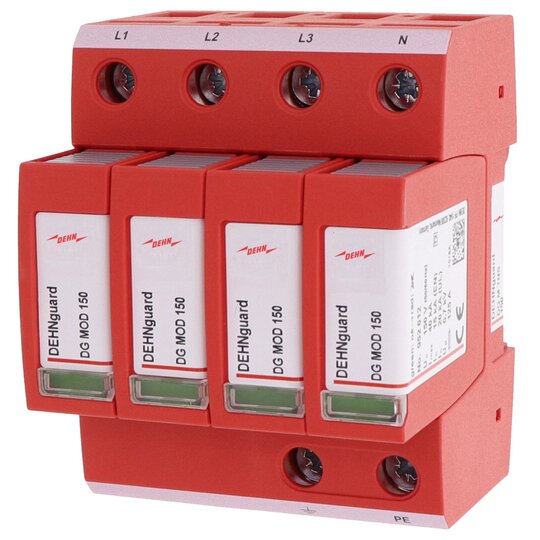

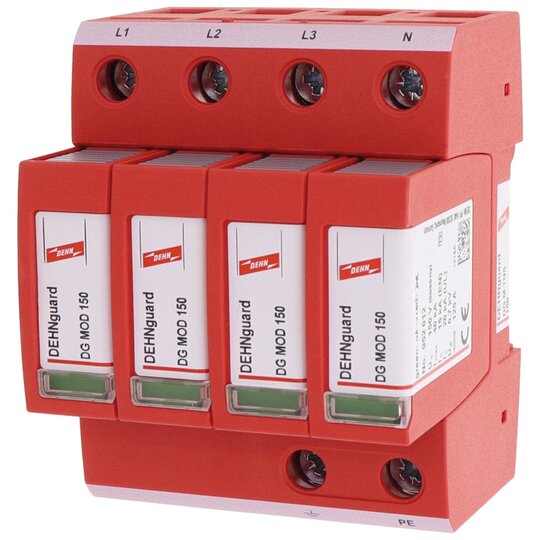

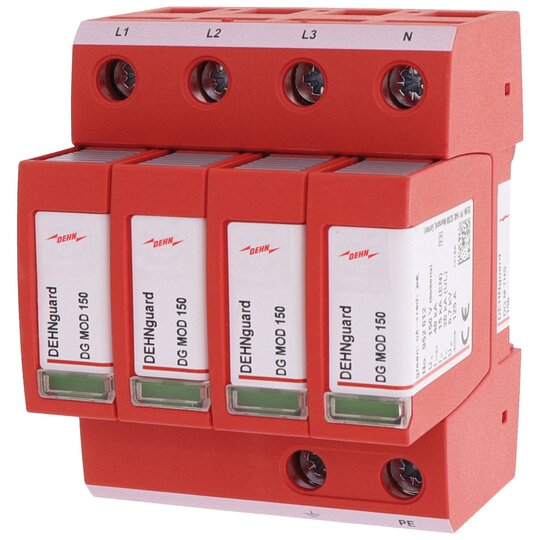

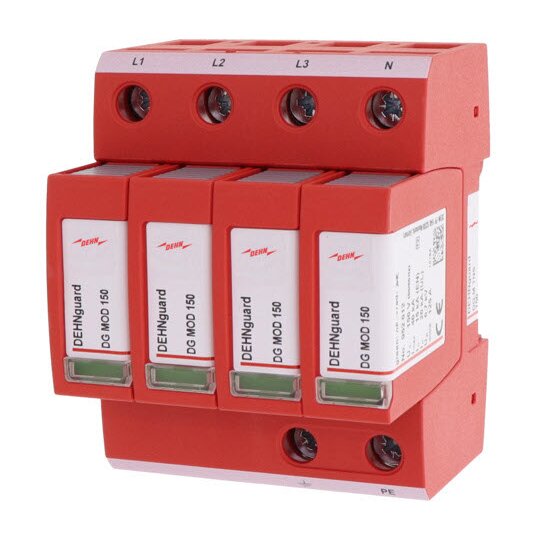

Überspannungs-Ableiter DEHNguard M TNS 150 4-poliger, modularer, steckbarer Überspannungs-Ableiter für TN-S-Systeme, Breite 4TE Ableiter Typ 2 nach EN 61643-11 Defektanzeige Höchste Dauerspannung: 150 V ac Schutzpegel: <,= 0,7 kV Nennableitstoßstrom: 15 kA Kurzschlußfestigkeit: 50 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG M TNS 150 Art.-Nr.: 952403 oder gleichwertig.
