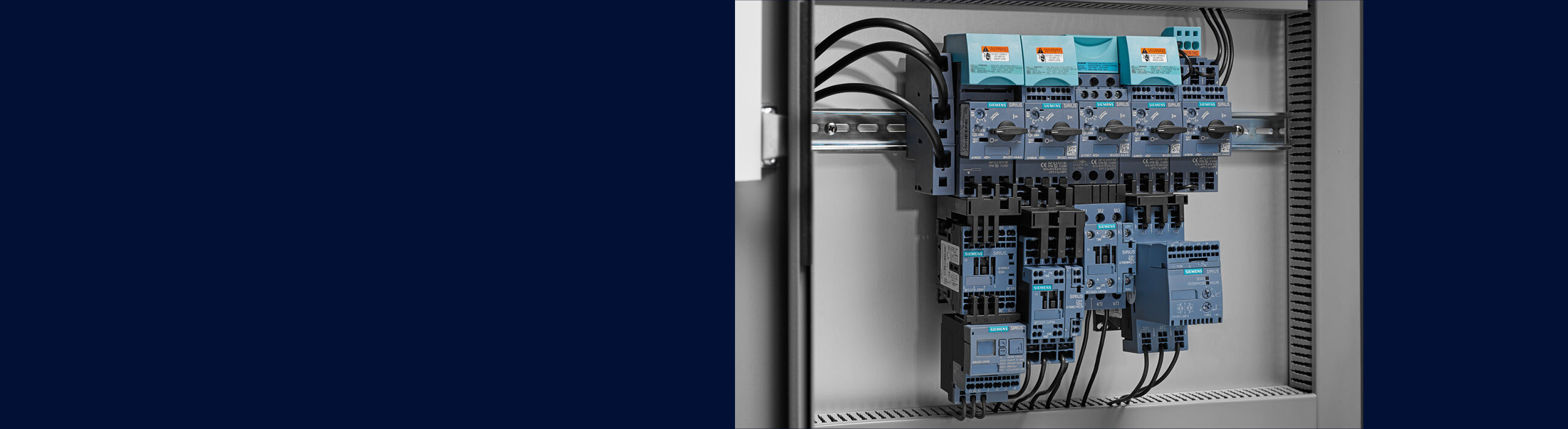

So lösen Sie typische Verdrahtungsprobleme im Schaltschrank mit dem SIRIUS Einspeisesystem 3RV29 von Siemens

In modernen Schaltschränken stehen Planer und Monteure vor einer vertrauten Herausforderung: Viele Motorabzweige müssen auf engem Raum untergebracht werden – und genau hier geraten klassische Verdrahtungskonzepte schnell an ihre Grenzen. Zwar ist die Einzeladerverdrahtung für Verbraucherabzweige bis 18,5 kW weit verbreitet, doch sie beansprucht viel Platz, erschwert die Abnahmeprüfung und birgt ein erhöhtes Fehlerrisiko.

Platzmangel und Verdrahtungsaufwand erschweren den Aufbau

Bei hoher Abzweigdichte werden die Verdrahtungskanäle schnell überfüllt. Jeder Abzweig benötigt eigene Einzeladern, die sich in engen Leitungswegen sammeln. Der damit verbundene Installationsaufwand ist nicht nur zeitintensiv, sondern auch fehleranfällig – insbesondere dann, wenn Übersichtlichkeit und Struktur fehlen.

Planung und Dokumentation werden zur Daueraufgabe

Jede neue Abzweigvariante erfordert individuelle Stromlaufpläne, Klemmenzuordnungen und Stücklisten. Das führt im Feld zu einer Vielzahl unterschiedlicher Ausführungen, die eine Standardisierung erschweren. Änderungen während des Anlagenbetriebs lassen sich oft nur mit erheblichem Aufwand dokumentieren – ein nicht zu unterschätzender Risikofaktor für Abweichungen zwischen Planung und Umsetzung.

Lange Prüfzeiten verzögern die Inbetriebnahme

Auch die Inbetriebnahme leidet unter der klassischen Verdrahtung. Für jeden Abzweig sind umfassende Durchgängigkeits- und Isolationsmessungen notwendig. Dabei behindern dichte Leitungsführungen die Zugänglichkeit zu den Messpunkten, was die Prüfzeit verlängert und das Risiko verzögerter Fehlererkennung erhöht.

Wartung und Erweiterung sind im Betrieb nur schwer möglich

Im laufenden Produktionsbetrieb wirken sich diese Nachteile besonders deutlich aus. Müssen einzelne Abzweige gewartet oder erweitert werden, ist häufig eine Abschaltung der gesamten Gruppe erforderlich, um gefahrlos arbeiten zu können. Neue Verbraucher lassen sich nur mit hohem Aufwand integrieren, da zusätzliche Leitungen durch bereits belegte Verdrahtungswege geführt werden müssen. Die Folge sind vermeidbare Stillstandszeiten, eingeschränkte Nachrüstbarkeit und steigende Servicekosten.

Die steckbare Energieeinspeisung 3RV29 vereinfacht den Aufbau konsequent

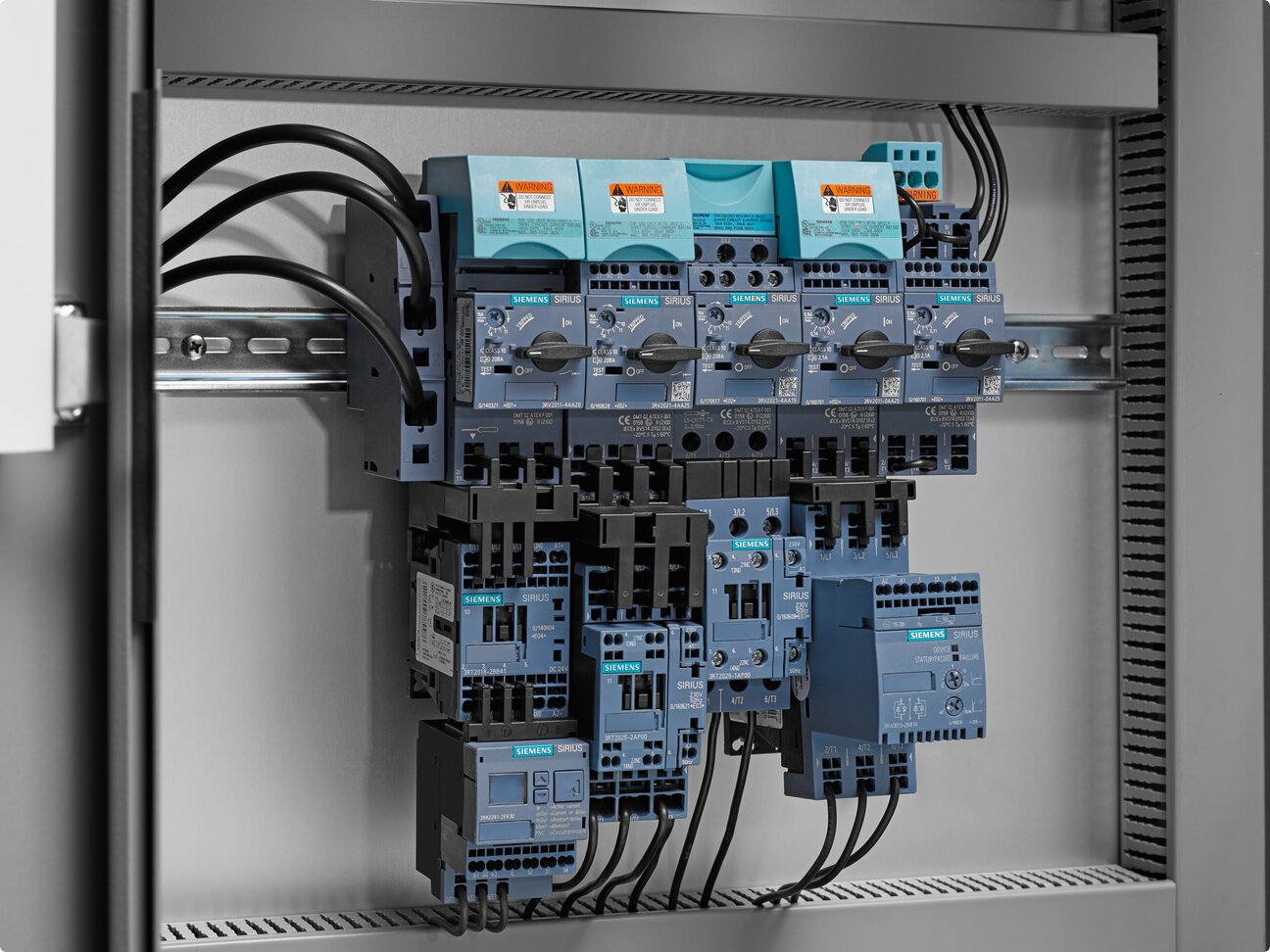

Die Grundlage des Einspeisesystems bildet ein kompaktes Modul zur Hutschienenmontage. Es nimmt Zuleitungen mit einem Querschnitt von bis zu 25 mm² auf und versorgt zwei Verbraucherabzweige gleichzeitig. Dabei können Geräte in Schraub- oder Federzuganschlusstechnik verwendet werden.

Die Einspeisung lässt sich je nach Anforderung von der linken oder rechten Seite realisieren. Erweiterungsmodule mit jeweils zwei oder drei Steckplätzen werden werkzeuglos per Erweiterungsstecker verbunden. So entsteht ein durchgängiges System mit einer Stromtragfähigkeit von bis zu 63 A.

Dabei lassen sich sämtliche Komponenten – vom Motorschutzschalter bis zum Abzweig – mit wenigen Handgriffen mechanisch fixieren und gleichzeitig elektrisch kontaktieren. Das reduziert nicht nur den Verdrahtungsaufwand erheblich, sondern spart auch wertvolle Zeit bei Montage und Inbetriebnahme.

Was macht das System so stark?

Effizient verdrahten, sicher warten: Das bringt SIRIUS 3RV29 konkret in der Praxis

Die steckbare Energieeinspeisung reduziert den Verdrahtungsaufwand deutlich, macht den Aufbau übersichtlicher und sorgt für eine fingersichere Ausführung – ein wichtiger Beitrag zu Sicherheit und Normenkonformität. Gleichzeitig verkürzt sich die Montagezeit, insbesondere bei durchgängiger Federzugtechnik werden Abzweigkombinationen praktisch werkzeuglos aufgebaut.​

Im Servicefall lassen sich einzelne Abzweige im laufenden Betrieb – nach Freischalten des betreffenden Abzweigs und nicht unter Last – von Fachpersonal tauschen, ohne die übrigen Verbraucher vom Netz zu nehmen. Das erhöht die Anlagenverfügbarkeit und reduziert Stillstandskosten – ein klarer Vorteil in kontinuierlich betriebenen Maschinen und Anlagen.​

Zukunftssichere Energieeinspeisung mit System: Kompatibel erweitern statt neu verdrahten

Das Einspeisesystem 3RV29 deckt mit den Baugrößen S00 und S0 einen Leistungsbereich ab, in dem sich rund 80 % der üblichen Asynchronmotoren bewegen – und damit den Großteil der typischen Motorabzweige im Schaltschrank. Durch die Kompatibilität zum Vorgängersystem 3RV19 lassen sich bestehende Installationen mit neuen Modulen erweitern oder im Servicefall mit aktuellen 3RV2‑Motorschutzschaltern auf den neuesten Stand bringen, ohne die komplette Einspeisung zu ersetzen.​

Für Planer, Schaltschrankbauer und Betreiber entsteht so ein durchgängiges, erweiterbares Konzept für die Energieeinspeisung, das Investitionen schützt und den Weg für zukunftssichere Schaltanlagen ebnet.​

Weiterführende Informationen stehen Ihnen hier im PDF-Format zum Download bereit.
